氟碳漆與氟碳噴涂兩者根本不是一個概念。

氟碳漆是一種常溫自干性的油漆，適用于外墻、鋼結構的防腐涂裝。

而氟碳噴涂是一種工藝，是一種液態靜電噴涂的方式。

下面我們來分別詳細了解一下氟碳漆和氟碳噴涂：

氟碳漆是以氟樹脂為主要的成分。氟碳漆的氟含量與涂料的耐久性等一些性能是有影響的。雙獅涂料所生產的氟碳漆氟碳漆氟含量高，符合國家標準。如搭配配套油漆。防腐可長達20年。

氟碳漆優勢：

1.因氟碳漆中的氟樹脂含有大量的化學鍵，決定了氟碳漆的耐紫外線。因此長期使在戶外，漆膜可不粉化，不褪色。

2.氟碳樹脂另一個特性就是自清潔性。由于涂層表面張力小，污物和水很難粘附在上涂層上面。非常容易清洗。從而降低了維護成本。

3.化學防腐蝕性。漆膜耐酸、耐堿、耐鹽等化學溶劑。適合重防腐領域。

4.氟碳漆顏色多樣，可以根據色卡自行定制漆膜的顏色，氟碳漆有實色漆和帶有金屬質感的面漆，光澤度高，具有優異的裝飾性。

氟碳噴涂是采用液態氟碳漆噴涂在鋁合金制品上。氟碳噴涂為高檔的鋁材表面涂裝工藝，故對全過程的質量要求嚴格。目前，國際上公認的檢查涂裝質量的主要標準為美國建筑制造業協會標準AA-MA605.02.90。該標準中的一些主要技術指標為：

1.涂層的厚度為：30.5微米（2層）、40.6微米（3層）

2.附著性：1/16"方格，濕、干涂層時均無脫落。（可參照GB/T5237.5－2000）

3.沖擊性：1/10"變形，無脫落。（可參照GB/T1732.5-1993）

4.耐酸性：1%鹽酸滴在表面，15min后無侵蝕

5.耐堿性：Mortar Pat 實驗，24H無侵蝕。

6.耐清潔劑：浸泡于30%、38攝氏底清潔劑中，72H無侵蝕。

7.耐鹽霧污染：5%的38攝氏度的鹽水300H，底層脫落小于1、16"。

氟碳噴涂工藝的流程：

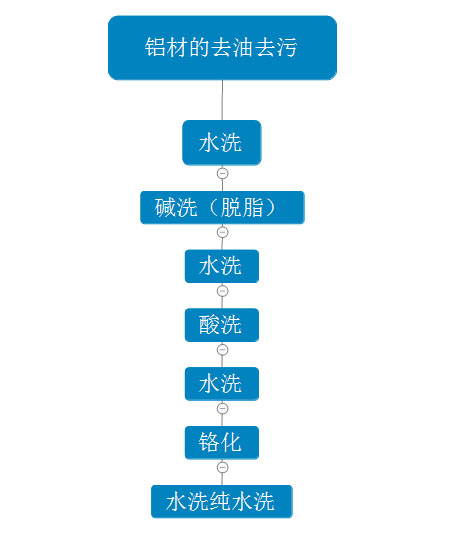

1.前處理流程：

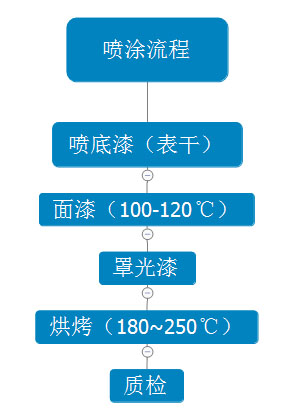

2.噴涂流程：

3.噴涂工藝有三次噴涂（噴底面漆+面漆+罩光漆）和二次噴涂（底漆+面漆）。

4.4.兩次噴涂現已有低溫烘燒涂料、底漆噴涂后靜置1小時，再噴面漆靜置1小時后烘烤（60－80℃烘烤20—30min）
