任務事物發(fā)展都經(jīng)歷著成長，再淘汰的過程，隨著人們環(huán)保理念的不斷深入，各類溶劑揮發(fā)性強的涂料面臨很大的困境，近幾年水性工業(yè)涂料市場如像春天來臨一般，生機盎然。水性化的涂料功能性近幾年也有顯著提高。

雙獅水性環(huán)氧底漆在鋼結構領域使用廣泛，對基材附著力強，防銹效果好，可配套多種面漆，在不同防腐蝕環(huán)境中均可使用。下面我們來了解一下，水性環(huán)氧底漆幾種常用的配套：

適用于室內(nèi)鋼結構防腐涂裝：

ED500(W)水性環(huán)氧底漆+EM400(W)水性環(huán)氧面漆

適用于橋梁、建筑等大型項目長效防腐涂裝

ZD700(W)水性環(huán)氧富鋅底漆+EZ28(W)水性環(huán)氧云鐵中間漆+FC1200(W)水性氟碳漆

適用于鍍鋅鋼結構的防腐蝕涂裝

ED1000(W)水性環(huán)氧底漆+PU500(W)丙烯酸聚氨酯面漆

俗話說三分涂料，七分施工，可以看出施工前的重要性！下面就以鋼結構常見防腐為例，用水性環(huán)氧底漆配套水性丙烯酸聚氨酯面漆，了解一下其涂裝工藝。

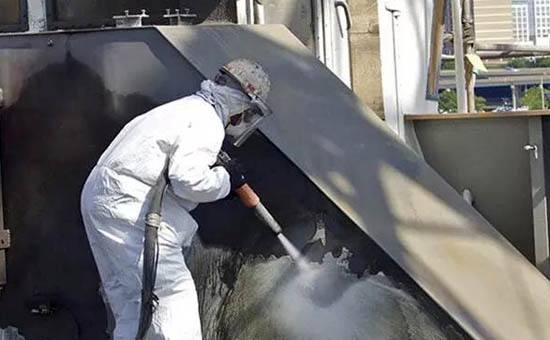

（1）鋼結構表面進行噴砂處理，達到除銹等級Sa2.5級標準，粗糙度達到35-75μm為宜；表面不得有油污或灰塵，應清潔干凈；尖銳凸起處或棱角打磨平整；表面處理完成后應在4小時內(nèi)進行涂裝。

（2）涂裝水性環(huán)氧底漆，底漆與固化劑按照5:1的配比混合，加入適量水，充分攪拌均勻。采用噴涂工藝涂裝2道，每道間隔為表干時間，涂裝完成間隔24小時涂裝面漆。

（3）涂裝水性丙烯酸聚氨酯面漆，面漆與固化劑按照5:1的配比混合，加入適量水，充分攪拌均勻。采用噴涂工藝涂裝2道，每道間隔為表干時間。

（4）施工完成后檢測漆膜厚度是否符合標準，顏色是否均勻一致，有無漏涂、起泡、針孔等問題，對漆膜缺陷處要及時修補。
