包裝規(guī)格 | 25+2.5kg |
顏色 | 灰色 |
理論用量 | 190g/㎡;干膜50μm |
體積固體份 |
66% |
比重 | 2.38kg/L |
混合比例 | 10:1 |
環(huán)氧富鋅底漆是以鋅粉為防銹顏料、環(huán)氧樹脂為基料、聚酰胺樹脂或胺加成物為固化劑,加以適當(dāng)?shù)幕旌先軇┡渲贫桑h(huán)氧富鋅底漆漆膜中含有大量的鋅粉,具有優(yōu)異的防銹性能、機(jī)械性能好、良好的附著力、具有犧牲陽極保護(hù)陰極的作用;
環(huán)氧富鋅底漆有陰極保護(hù)作用,適用于橋梁、儲(chǔ)罐、集裝箱、鋼結(jié)構(gòu)、鋼管、海洋平臺(tái)、船舶、海港設(shè)施以及惡劣防腐蝕環(huán)境的底涂層等。
環(huán)氧富鋅底漆在使用的過程中不斷被介質(zhì)腐蝕,鋅粉間隙和鋼鐵表面沉積了腐蝕介質(zhì),即堿式碳酸鋅,俗稱“白銹”,其結(jié)構(gòu)致密,且不導(dǎo)電,是難溶的穩(wěn)定化合物,能夠阻擋和屏蔽腐蝕介質(zhì)的侵蝕起到抗腐蝕效果。
底漆:環(huán)氧富鋅底漆
中間漆:環(huán)氧云鐵中間漆
環(huán)氧富鋅底漆能與多系列油漆配套使用,根據(jù)應(yīng)用的環(huán)境不同,選擇不同的面漆
(詳細(xì)方案請(qǐng)咨詢雙獅客服)

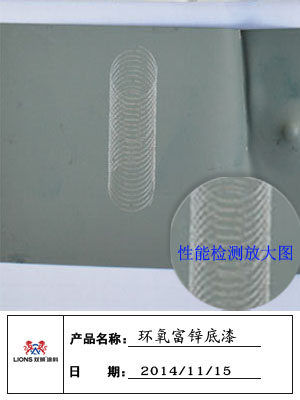

漆膜顏色及外觀 | 鋼灰色、表面平整無光 |
施工性 | 對(duì)涂膜無障礙 |
干燥時(shí)間 | 表干≯1h |
實(shí)干≯24h | |
適用期 | ≮5h |
耐沖擊強(qiáng)度 | ≮50kg/cm |
附著力 | ≯2級(jí) |
耐鹽霧性 | 72h |
不揮發(fā) | ≮70% |
不揮發(fā)分中的金屬鋅含量 | ≮70% |
耐候性(天然暴曬6個(gè)月) | 不起泡、不生銹、不開裂、不剝落 |
《防腐蝕涂層涂裝技術(shù)規(guī)范》HG/T 4077-2009
《集裝箱環(huán)氧富鋅底漆技術(shù)要求標(biāo)準(zhǔn)》Q/CIMC 10101-2007
《鋼結(jié)構(gòu)橋梁標(biāo)準(zhǔn)》HG/T3656-1999
《鋼鐵基材或水泥基層的附著力檢測(cè)標(biāo)準(zhǔn)》GB/T 9286-1998
《鋼結(jié)構(gòu)的表面除銹標(biāo)準(zhǔn)檢測(cè)》GB/T 8923-1988
《鋼結(jié)構(gòu)的表面粗糙度評(píng)定標(biāo)準(zhǔn)》GB/T 13288-1991
《電力建設(shè)施工及驗(yàn)收技術(shù)規(guī)范》SDJ68-1987
混合比例:10:1
熟化時(shí)間:20分鐘
適用期:6h(23℃)
漆膜厚度:濕膜:80μm;干膜:50μm(無氣噴涂)
環(huán)境溫度:5℃~40℃;相對(duì)濕度:25%~85%
一定要徹底清除油污、氧化皮、鐵銹、舊涂層等,可采取拋丸或磨砂方法。達(dá)瑞典除銹標(biāo)準(zhǔn)sa2.5級(jí),粗糙度達(dá)30-70μm;也可采用手工除銹法,達(dá)瑞典除銹標(biāo)準(zhǔn)sa3級(jí),粗糙度達(dá)30-70μm。
施工條件:溫度低于15℃時(shí),可以選用低溫固化型環(huán)氧富鋅底漆,低于10℃時(shí),必須選用低溫固化型超出范圍外,不可施工。
注:以上信息僅供參考(詳細(xì)介紹請(qǐng)咨詢雙獅技術(shù))
